柱塞閥系列
U46SM平衡式柱塞閥
產品工作原理和用途：

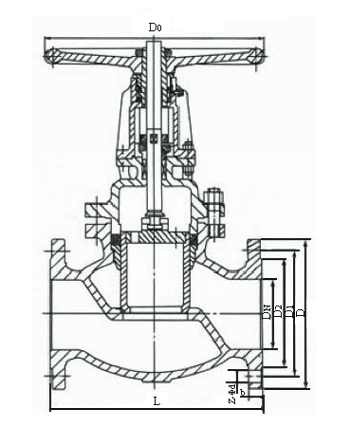

U46SM平衡式柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
產品結構特點：
1、閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
2、密封環采用回彈性強、耐磨性高的無毒新型密封材料。
3、密封可靠、經久耐用，從而提高了閥門的使用壽命。
產品性能參數：
實驗項目 | 實驗介質 | 實驗壓力 |
壓強實驗 | 水 | 1.5PN |
高壓密封實驗 | 水 | 1.1PN |
低壓氣密封實驗 | 氣 | 0.5-0.7MPa |
產品主要零件材料：
閥體 | 鑄鋼不銹鋼含鉬不銹鋼蒙乃爾 WCB CF8(304) CF8M(31 6) |
密封圈 | 304 316 Monel 507鉬鈷鉻鎢鈷鉻鉬 |
上密封圈材料 | 聚四氟乙烯含氟柔性石墨對位聚苯含碳纖維柔性石墨 |
產品主要尺寸：
U46SM-16C
DN | L | D | D1 | D2 | b | Z-φd | D0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 |
350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 750 |
450 | 987 | 640 | 585 | 545 | 40 | 20-30 | 帶傘齒輪轉動 |
500 | 987 | 705 | 650 | 608 | 44 | 20-34 |
U46SM-25C
DN | L | D | 01 | D2 | b | Z-φd | DO |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 |
200 | 600 | 350 | 310 | 278 | 34 | 12-25 | 450 |
250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 500 |
300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 560 |
350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 640 |
400 | 914 | 610 | 550 | 505 | 48 | 16-34 | 750 |
450 | 987 | 660 | 600 | 555 | 50 | 20-34 | 帶傘齒輪轉動 |
500 | 987 | 730 | 660 | 610 | 52 | 20-41 |
