不銹鋼閥門系列

D373W不銹鋼蝶閥

工作原理

D373W不銹鋼蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密 封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動，蝸輪桿傳動，氣動等。硬密封蝶閥的蝶板安裝于管道的直徑方向。 在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。目前，硬密封蝶閥 作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。閥體和閥座為連 體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕 便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

產品特點


1、 本產品采用三偏心設計，即
（1） 閥桿中心與閥體中心線相對偏心
（2） 閥桿中心與蝶板密封面相對偏心
（3） 蝶板密封面相對閥桿中心偏轉一個角度
由于這三個偏心，使閥門開啟瞬間蝶板密封面圓周上各點可以同時脫離閥座，因而蝶板-閥座之間不產生平面間的相對摩擦，這 樣，既見效了操作力矩，提高了操作靈活性，而且提高了密封副的使用壽命
2、 由于其偏心錐面的作用，在閥門關閉時，可以達到越關越緊，能夠?qū)崿F(xiàn)自鎖，不會因驅動扭矩過大而使閥門關閉過位
3、 由于這類閥門的蝶板密封面材料為了不銹鋼與復合材料相結合，既能夠保證密封面的強度，又保證了密封性能
4、 該類產品反壓密封性能實驗可至少達到0.8MPa
5、 蝶板與閥座之間通過“漸進式”來保持始終不變的密封效果，即密封副磨損后，可以通過蝶板位置的推進而補償
6、 閥桿安裝牢固可靠，閥桿下部安裝有固定環，不會發生穿出體外的意外情況
7、 適用介質和工況：該產品可以在水、空氣、煤氣、油品、酸、堿等腐蝕性介質管道上使用；工作溫度-30℃-+350℃
8、 連接形式：法蘭、對夾、焊接
傳動方式：蝸輪蝸桿傳動、電動、氣動

性能參數

主要性能參數：

公稱壓力

PN 1.0/1.6/2.5Mpa

適用溫度

≤425℃

適用介質

水、蒸汽、油品、煤氣、天然氣

主要零部件

閥體、閥瓣、密封圈、轉軸、填料

主要材料

碳鋼、不銹鋼

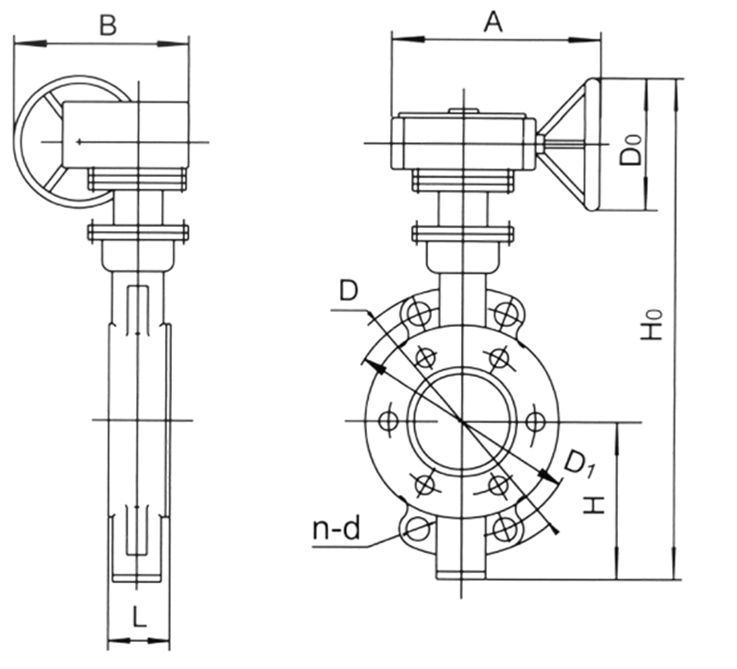

結構圖


主要尺寸規格


PN1.0Mpa

規格size

L

D1

D

n-d

H

H0

A

B

D0

重量

mm

Kg

DN50

43

125

165

4-18

115

418

200

200

160

13

DN65

46

145

185

4-18

125

442

200

200

160

16

DN80

64

160

200

8-18

130

453

220

200

160

21

DN100

64

180

220

8-18

145

475

240

200

160

26

DN125

70

210

250

8-18

175

522

260

200

160

31

DN150

76

240

285

8-22

180

638

280

280

240

35

DN200

89

295

340

8-22

215

705

320

280

240

41

DN250

114

350

395

12-22

250

775

360

280

240

54

DN300

114

400

445

12-22

290

955

460

420

310

65

DN350

127

460

505

16-22

305

990

500

420

310

100

DN400

127

515

565

16-26

340

1070

540

420

310

180

DN450

140

565

615

20-26

380

1145

580

420

310

210

DN500

152

620

670

20-26

410

1200

620

420

310

250

DN600

154

725

780

20-30

480

1350

660

420

310

370

DN700

165

840

895

24-30

535

1550

750

550

400

460

DN800

190

950

1015

24-33

590

1665

800

550

400

590

DN900

203

1050

1115

28-33

630

1726

850

550

400

730

DN1000

216

1160

1230

28-36

690

1965

1000

750

500

920

DN1200

254

1380

1455

32-39

875

2360

1050

750

500

1200

DN1400

279

1590

1675

36-42

975

2560

1050

750

600

1600

DN1600

318

1820

1915

40-48

1100

2780

1050

750

600

2100

PN1.6Mpa

        • 規格size
          L
          D1
          D
          n-d
          H
          H0
          A
          B
          D0
          重量
          mm
          Kg
          DN50
          43
          125
          165
          4-18
          115
          418
          200
          200
          160
          15
          DN65
          46
          145
          185
          4-18
          125
          442
          200
          200
          160
          17
          DN80
          64
          160
          200
          8-18
          130
          453
          220
          200
          160
          23
          DN100
          64
          180
          220
          8-18
          145
          475
          240
          200
          160
          28
          DN125
          70
          210
          250
          8-18
          175
          522
          260
          200
          160
          34
          DN150
          76
          240
          285
          8-22
          180
          638
          280
          280
          240
          38
          DN200
          89
          295
          340
          12-22
          215
          705
          320
          280
          240
          44
          DN250
          114
          355
          405
          12-22
          250
          775
          360
          280
          240
          58
          DN300
          114
          410
          460
          16-26
          290
          955
          460
          420
          310
          73
          DN350
          127
          470
          520
          16-30
          305
          990
